Вы здесь: Главная Модификаторы Kaneka Модификаторы ударной прочности Kane Ace™ для инженерных пластиков
Модификаторы ударной прочности Kane Ace™

Модификаторы ударной прочности Kane Ace™ для инженерных пластиков

Для чего нужны модификаторы Kane Ace™

  • Большинство немодифицированных полимеров, таких как жёсткий ПВХ, ПММА, ПС или САН являются хрупкими материалами при обычной температуре. Даже псевдо-пластичные инженерные полимеры, такие как ПК и ПА обладают температурой хрупкости и ограниченной ударной прочностью.
  • Вследствие этого большинство полимеров необходимо модифицировать для получения прочностных свойств, предъявляемых к изделию.
  • В любом случае проблема может быть решена введением каучуковых доменов в полимерную матрицу. Однако природа и размер эластомерной фазы должны быть адаптированы для каждой конкретной полимерной матрицы.

Химическая природа Kane Ace™

Каучуковое ядро (акриловое/бутадиеновое/силиконовое) обеспечивает:

  • Повышенную стойкость к ударным нагрузкам вплоть до -50 °C
  • Хороший контроль за морфологией в пределах широкого окна переработки благодаря предопределённому размеру частиц

Термопластичная акриловая оболочка обеспечивает:

  • Высокий уровень совместимости с матрицей и хорошую степень дисперсности
  • Инкапсулирование мягкого каучука (удобство в работе и переработке)

Модификаторы ударной прочности Kane Ace™

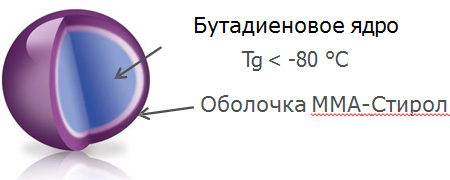

Метакрилат – Бутадиен – Стирол (МБС)

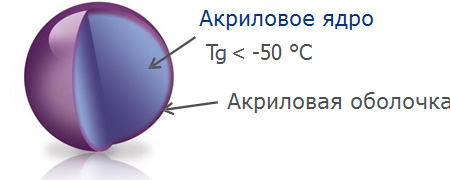

Акриловый – Модификатор (АМ)

  • Отличная низкотемпературная прочность
  • Отличная окрашиваемость
  • Отличная стабильность процесса переработки

  • Отличная погодоустойчивость
  • Отличная термостабильность
  • Отличная стабильность процесса переработки
Применение Применение
  • Внутри помещений
  • Вне помещений (окрашенные изделия)
  • Вне помещения (УФ и термоустойчивые)
  • Внутри помещений (вблизи источников тепла)

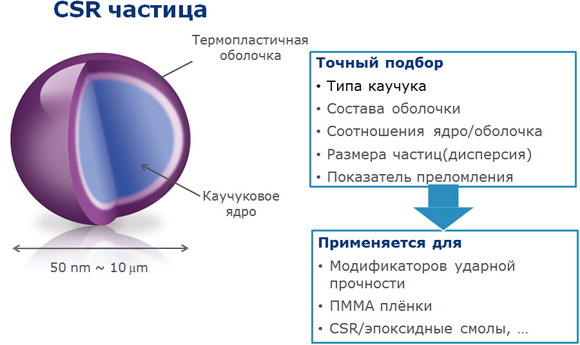

Прогрессивная технология ядро-оболочка (CSR) компании Kaneka

Прогрессивная технология ядро-оболочка (CSR) компании Kaneka

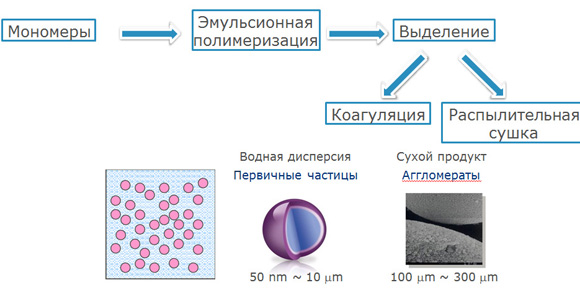

Производство модификаторов Kane Ace™

Производство модификаторов Kane Ace™

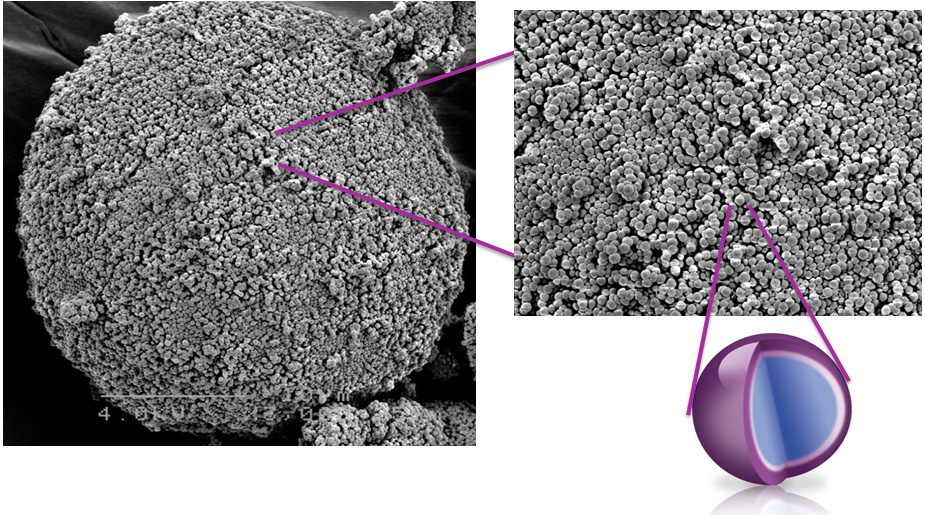

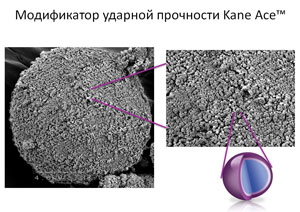

Модификатор ударной прочности Kane Ace™

Модификатор ударной прочности Kane Ace™

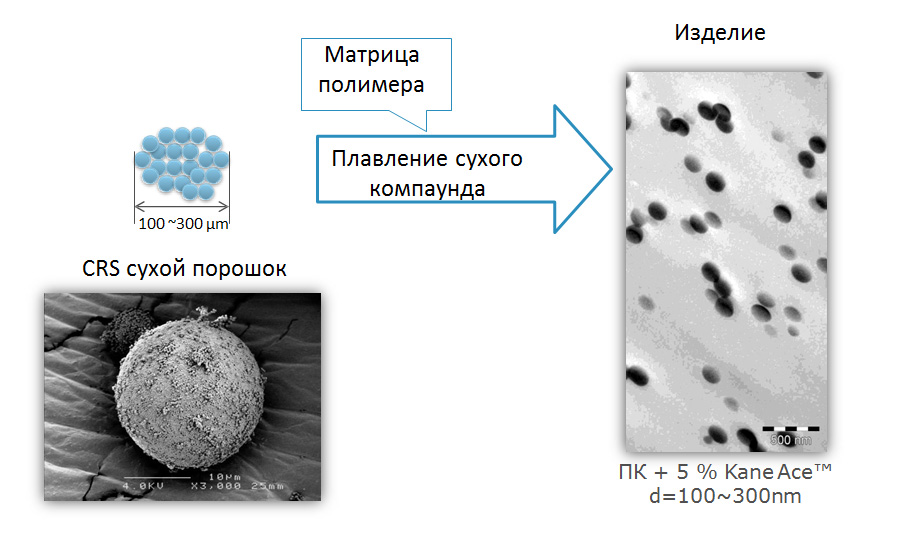

CSR – использование в изделии

CSR – использование в изделии

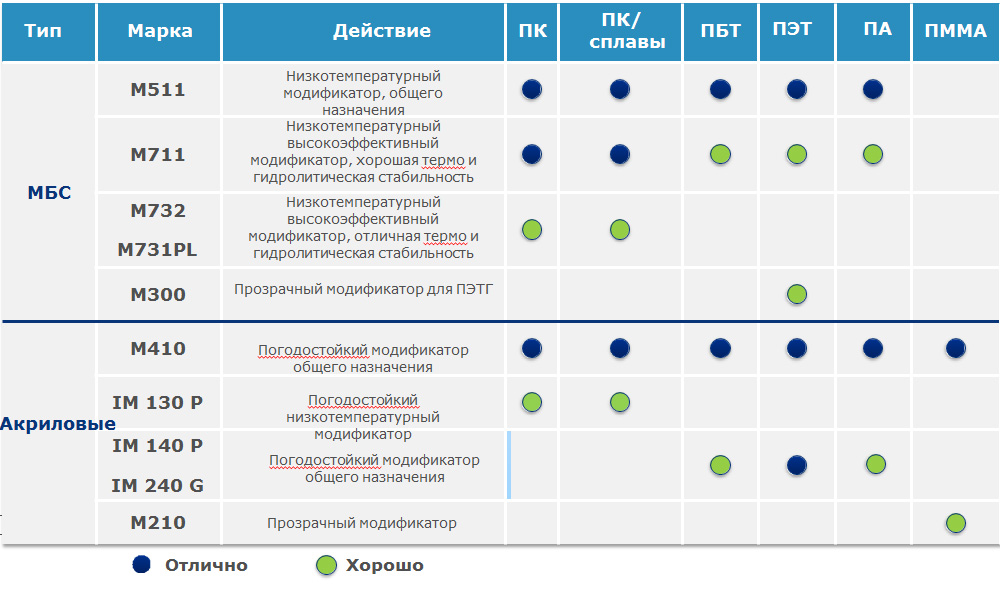

Модификаторы Kane Ace™ M-типа

Модификаторы Kane Ace™ M-типа

Модификаторы ударной прочности МБС типа Kane Ace™ для поликарбоната и поликарбонатных сплавов

Модификаторы Kane Ace™ МБС типа для ПК

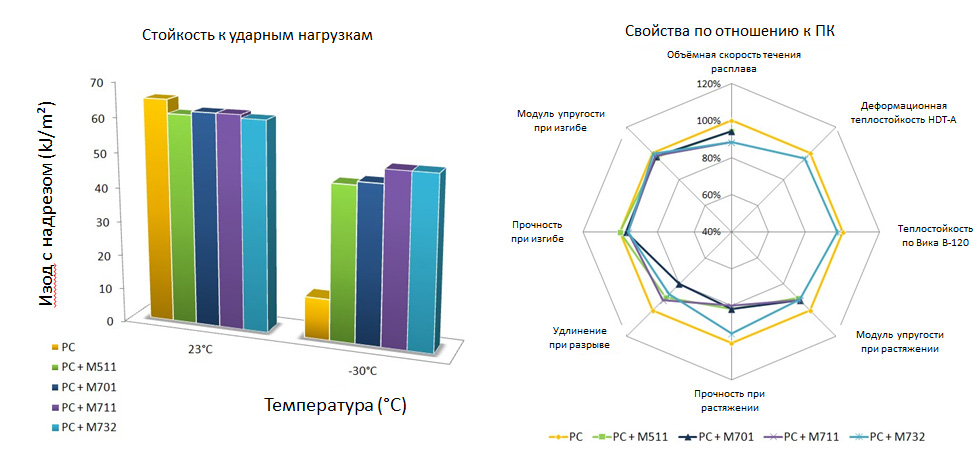

  • Основные характеристики

Основные характеристики Модификаторы Kane Ace™ МБС типа для ПК

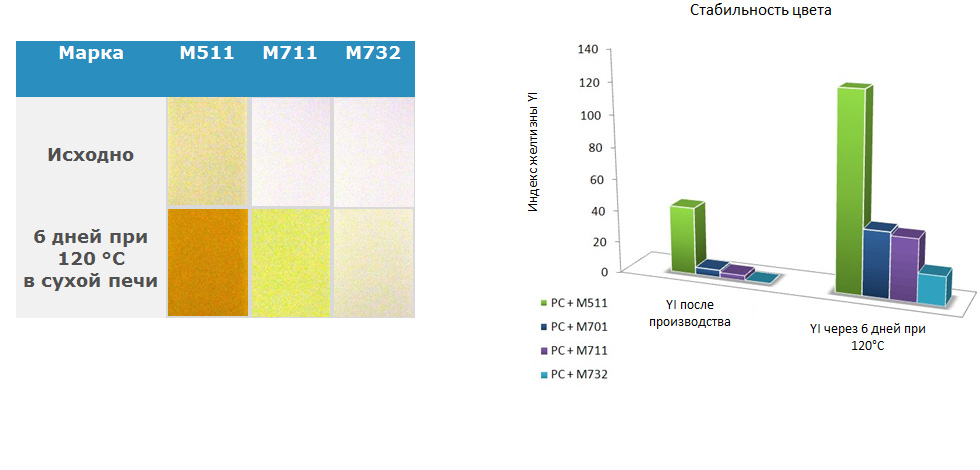

  • Термостабильность - цвет

Термостабильность - цвет Модификаторы Kane Ace™ МБС типа для ПК

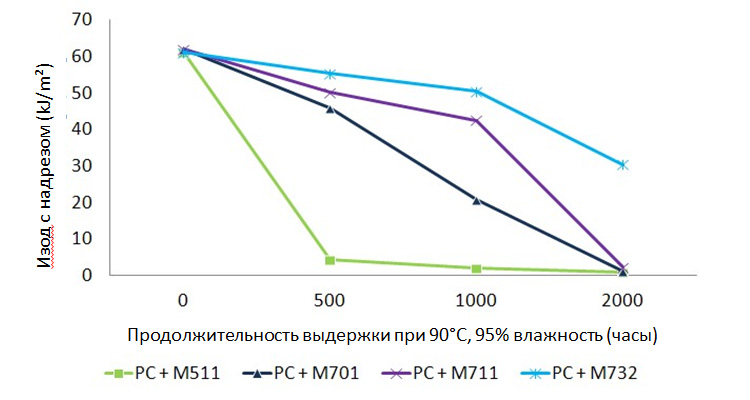

  • Гидролитическая стабильность

Гидролитическая стабильность Модификаторы Kane Ace™ МБС типа для ПК

  • Композиция: ПК (МВ=19 500)/МБС= 100/5 •Тестирование: –Ударная прочность по Изоду: 1/8 дюйма, надрез ( по стандарту ASTMD265)
  1. Скорость течения расплава: 300 °C x 1.2 kg
  2. Испытание на разрыв: скорость 50 мм/мин (по стандарту ASTMD638-1) –Испытание на изгиб: ¼ дюйма, скорость 5 мм/мин
  • Экструзия: JSW TEX44SS

Шнек (об/мин)

C2-3 (°C)

C4 (°C)

C5 (°C)

C6-7 (°C)

C8 (°C)

C9 (°C)

Голова (°C)

100

260

260

260

260

260

260

260

  • Литьё под давлением:Mitsubishi Heavy Industries Ltd.160MS
  • ПК/АБС/МБС

M511

M711

M732

Изод

23°C

[kJ/m²]

64.8

65.9

65.8

-30°C

[kJ/m²]

38.1

42.5

36.8

СТР

260°C * 2.16 kg

[г/10мин]

10.6

9.5

9.9

Индекс желтизны

18.9

15.8

15.9

ПК/АБС/МБС=70в.ч./30в.ч./3в.ч.

  • ПК/АС/МБС

M511

M711

M732

Izod

23°C

[kJ/m²]

56.5

53.5

52.6

-30°C

[kJ/m²]

29.8

38.7

34.5

СТР

260°C * 2.16 kg

[г/10мин]

5.3

5.2

5.9

Индекс желтизны

7.8

3.1

2.1

ПК/АС/МБС=70в.ч./30в.ч./11.5в.ч.

  • Экструзия: JSW TEX44SS

Шнек(об/мин)

C2-3 (°C)

C4 (°C)

C5 (°C)

C6-7 (°C)

C8 (°C)

C9 (°C)

голова (°C)

100

220

220

220

230

230

230

240

  • Литьё под давлением: Mitsubishi Heavy Industries Ltd.160MSP

Отверстие (°C)

T1 (°C)

T2 (°C)

T3 (°C)

голова (°C)

250

250

240

230

70



Модификаторы ударной прочности акрилового типа Kane Ace™ для поликарбоната и поликарбонатных сплавов

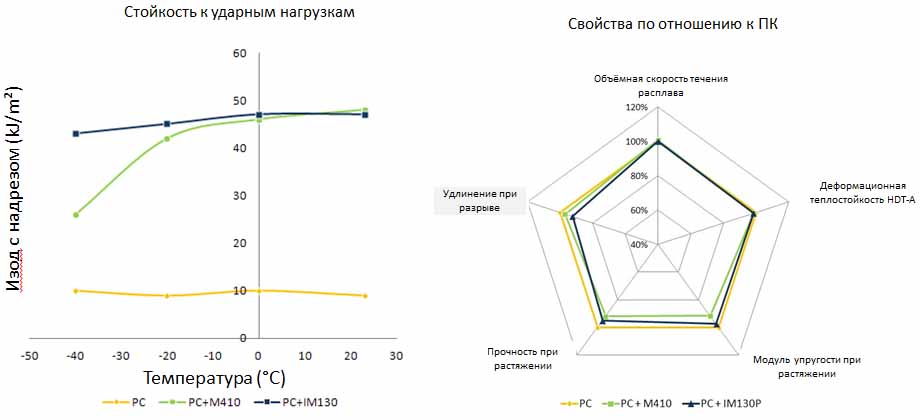

  • Основные характеристики

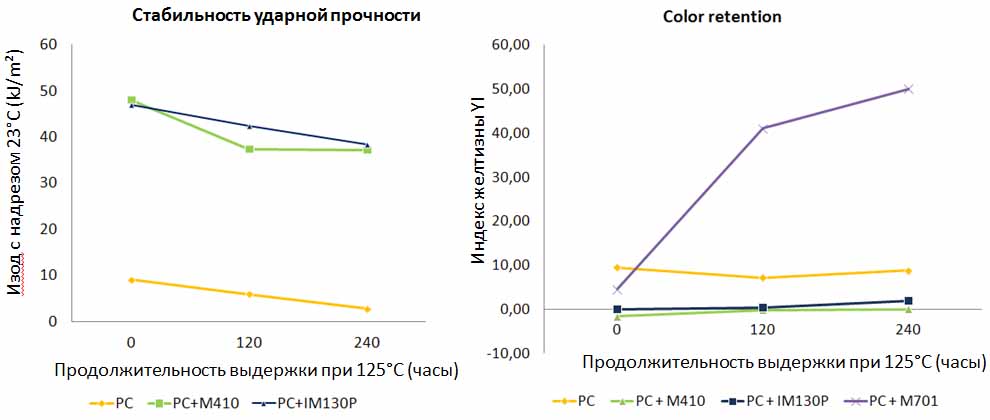

  • Термостабильность

  • Композиция: ПК (МВ=19 500)/АМ= 100/5
  • Тестирование:
  1. Ударная прочность по Изоду: 4 мм, надрез ( по стандарту ISO180)
  2. Скорость течения расплава: 300°C x 1.2 кг
  3. Испытание на разрыв : скорость 50 мм/мин (по стандарту ISO527)
  • Экструзия: ZSK 25

Шнек(об/мин)

C2-3 (°C)

C4 (°C)

C5 (°C)

C6-7 (°C)

C8 (°C)

C9 (°C)

голова (°C)

250

260

260

220

270

270

275

270

  • Литьё под давлением: Allrounder Arburg 320M 850-210

Отверстие (°C)

T1 (°C)

T2 (°C)

T3 (°C)

голова (°C)

260

260

255

250

70

Модификаторы ударной прочности Kane Ace™ для полиэфиров

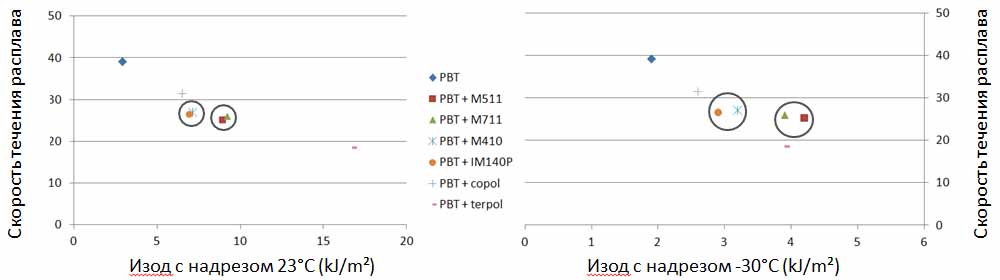

  • Ударная прочность и скорость течения расплава

Хорошая стойкость к ударным нагрузкам – скорость течения расплава при повышенных и отрицательных температурах

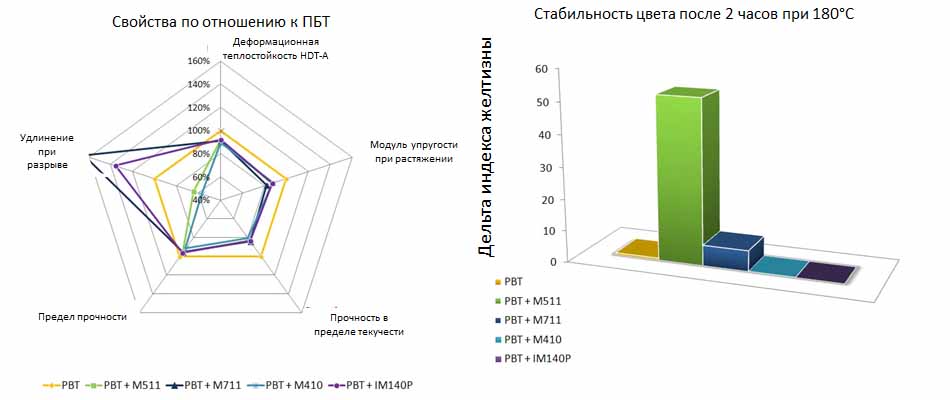

  • Другие свойства

  • Композиция: ПБТ/АМ/AO= 100/10/0.1
  • Тестирование: –Ударная прочность по Изоду: 1/8 дюйма, надрез (по стандарту ASTMD265)
  1. Скорость течения расплава: 250 °C x 2.16 кг
  2. Испытание на разрыв: скорость 50 мм/мин (по стандарту ASTMD638-1)
  • Экструзия: JSW TEX44SS

Шнек(об/мин)

C2-3 (°C)

C4 (°C)

C5 (°C)

C6-7 (°C)

C8 (°C)

C9 (°C)

голова (°C)

200

235

240

235

245

245

245

255

  • Литьё под давлением: Mitsubishi Heavy Industries Ltd.160MSP

Отверстие (°C)

T1 (°C)

T2 (°C)

T3 (°C)

голова (°C)

260

260

260

260

70

Модификаторы Kane Ace™ для непрозрачного ПЭТ

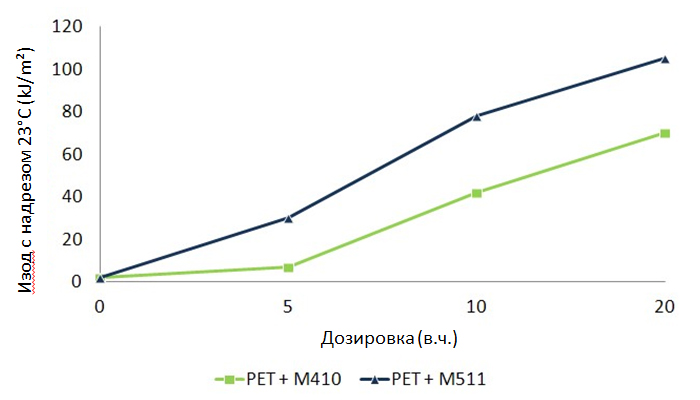

  • Ударная прочность при различных дозировках

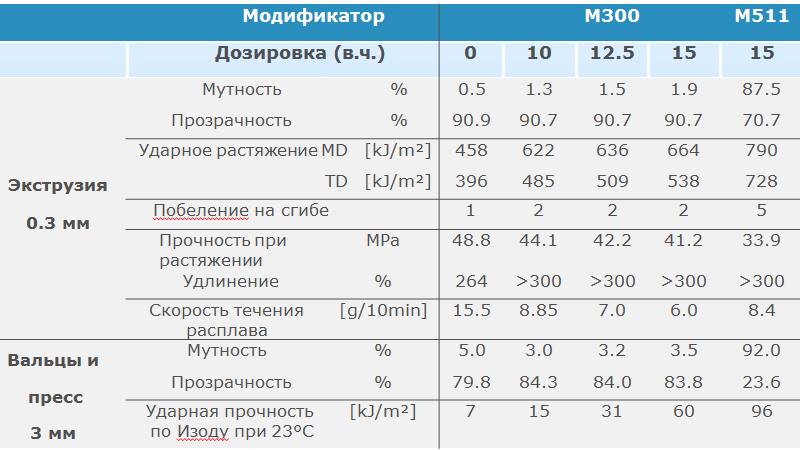

Модификаторы Kane Ace™ для прозрачного ПЭТГ

  • Свойства

Модификаторы ударной прочности Kane Ace™ для полиамидов

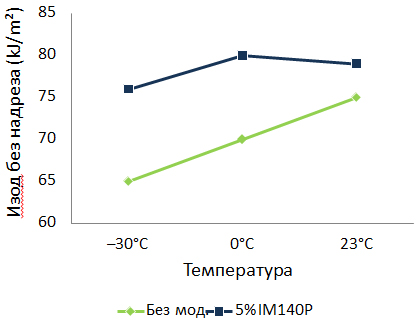

Ударная прочность по Изоду при различных температурах

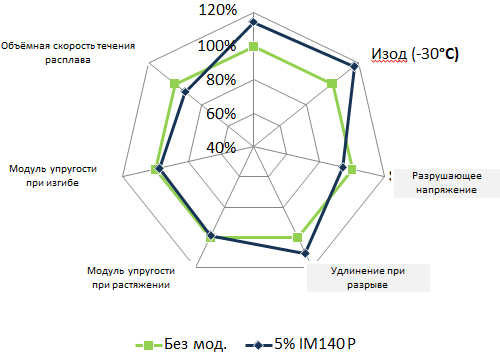

Свойства по отношению к PA6-GF30 без модификатора

Акриловые модификаторы ударной прочности используются для улучшения стойкости к ударной нагрузке стеклонаполненных полиамидов в сухом виде с минимальным влиянием на вязкость и жёсткость.



Модификаторы ударной прочности Kane Ace™ для полиметилметакрилата

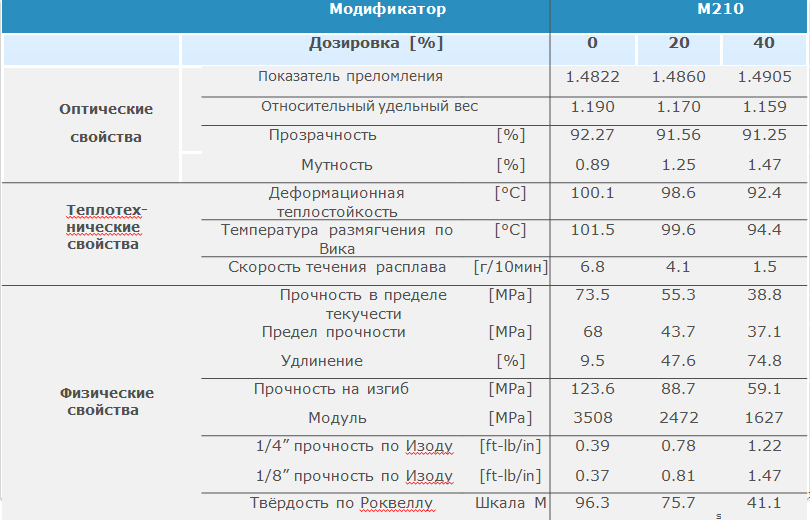

Модификаторы Kane Ace™ для прозрачного ПММА

  • Свойства

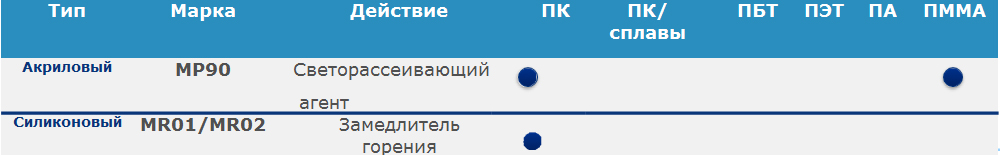

Модификаторы Kane Ace™ специального назначения

Светорассеивающий агент Kane Ace™ MP

Kane Ace™ MP 90

  • Отлично ведёт себя как матирующий агент, так и обеспечивает ударную прочность
  • Незначительно влияет на другие механические свойства
  • Акриловая ядро-оболочка структура
  • Сов

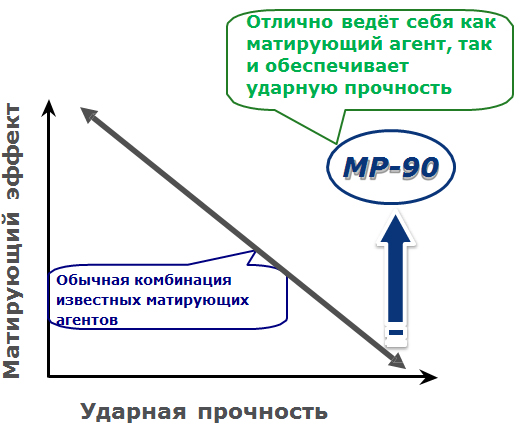

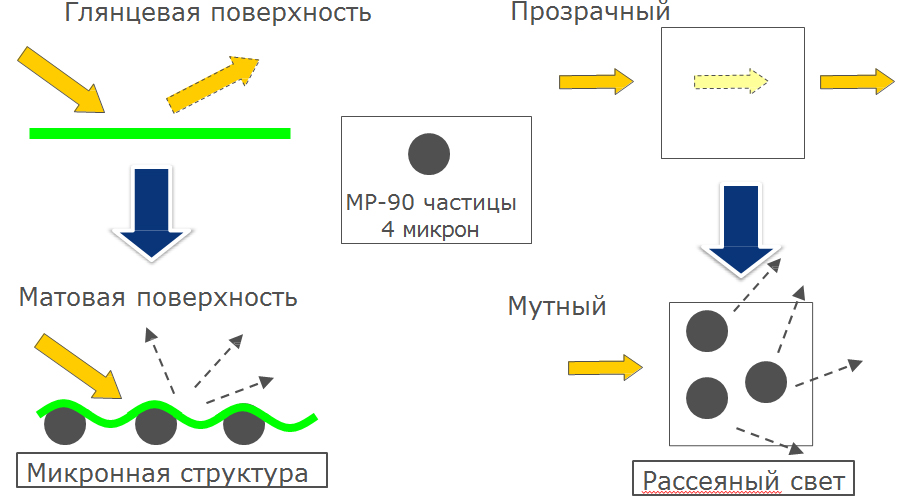

Kane Ace™ MP 90 – принцип действия

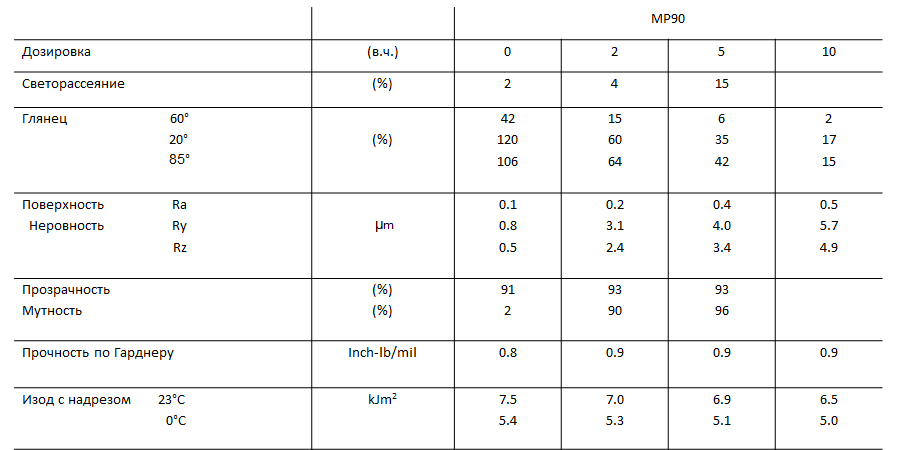

Kane Ace™ MP 90 – ПММА

Условия теста

Матричный полимер: ПММА

Толщина образца: 3мм   (литьевое прессование)

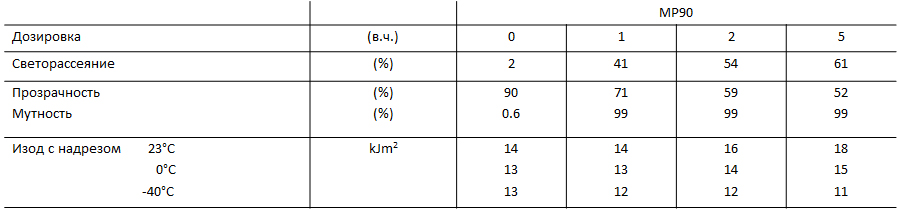

Kane Ace™ MP 90 – ПК

Условия теста

Матричный полимер: ПK

Толщина образца: 3мм   (литьевое прессование)

Модификатор Kane Ace™ MR добавка, придающая огнеупорные свойства

Kane Ace™ MR


  • Безгалогенная и безфосфорная система замедления горения для поликарбонатов
  • Отлично препятствует воспламенению материала и обеспечивает ударную прочность
  • Незначительно влияет на другие механические свойства

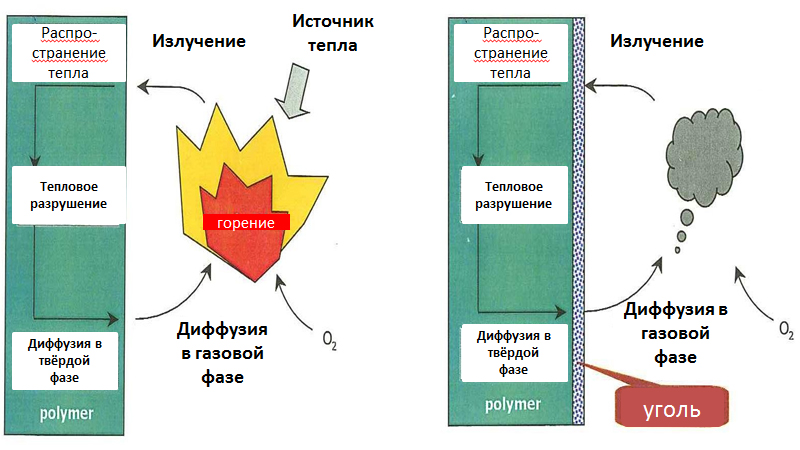

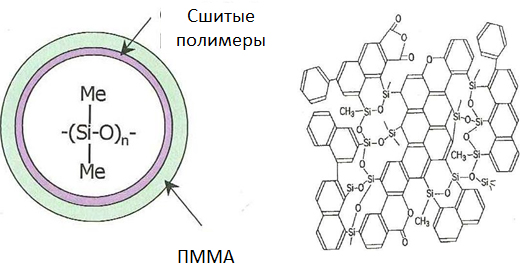

Kane Ace™ MR – принцип действия

  • Силиконовый каучук --> Огнестойкость + Сопротивление удару
  • Акриловая оболочка: распределяет силикон в матрице

Негорючий уголь, образовавшийся из ПК и силикона, покрывает поверхность полимера. Он действует как барьер и приводит к гашению пламени.

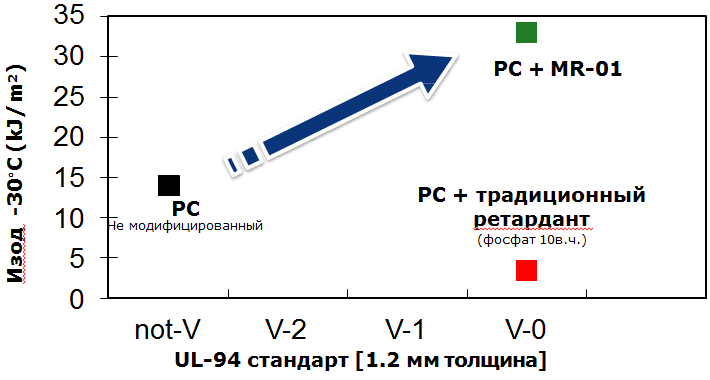

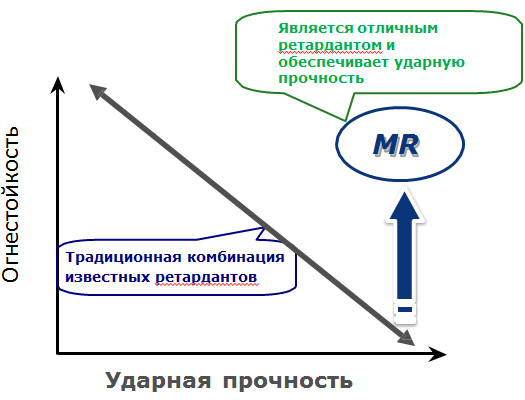

  • Ударная прочность против огнестойкости

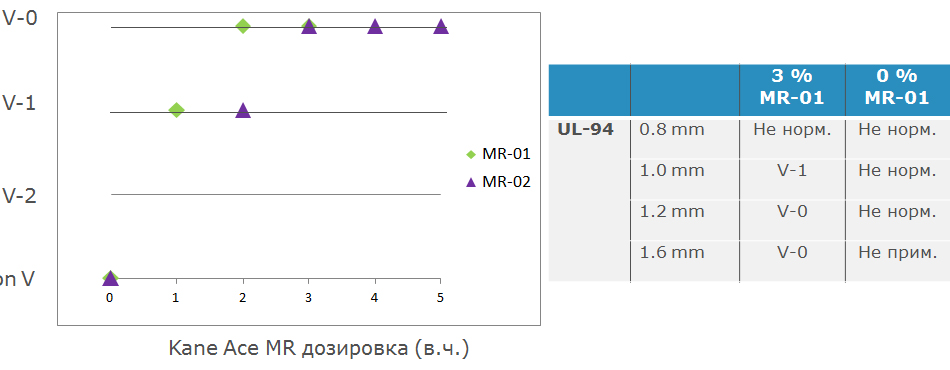

  • Огнестойкость в ПК

Композиция: ПК (МВ=19,000) = 100 в.ч. / ПТФЭ = 0.4 в.ч. / MR = различная дозировка

Толщина образца:1.2 мм

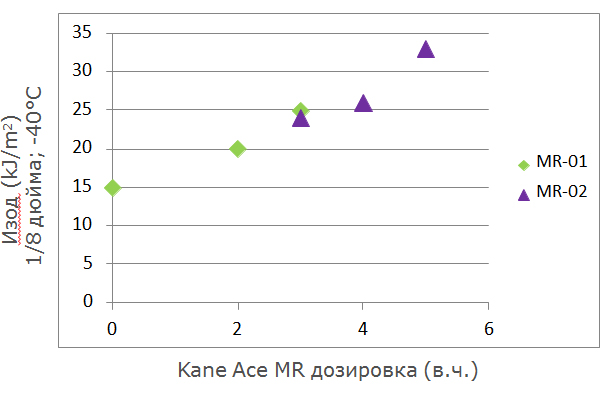

  • Ударная прочность в ПК

Композиция: ПК (МВ=19,000) = 100 в.ч. / ПТФЭ = 0.4 в.ч. / MR = различная дозировка

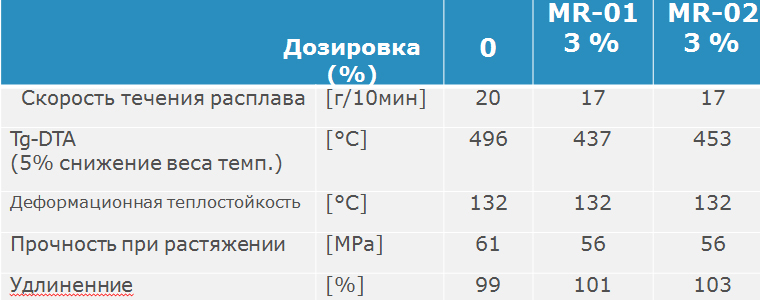

  • Основные свойства

Композиция: ПК (МВ=19,000) = 100 в.ч. / ПТФЭ = 0.4 в.ч. / MR = различная дозировка

MR-01:

Высокоэффективная

огнезащитная марка

2 – 3 в.ч.
MR-02: Высоко термостабильная марка 2 – 5 в.ч.

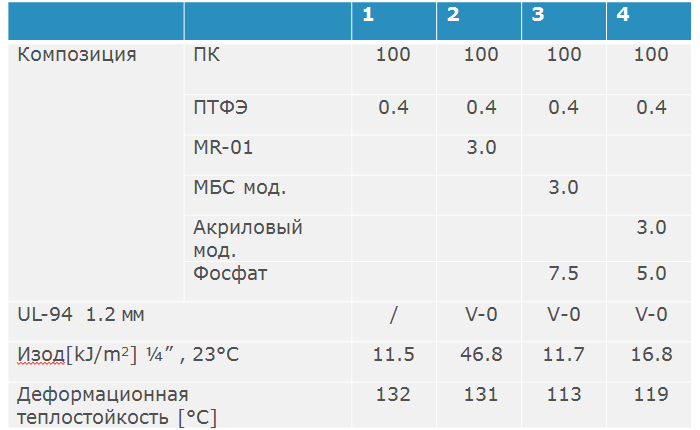

  • По сравнению с другими системами:

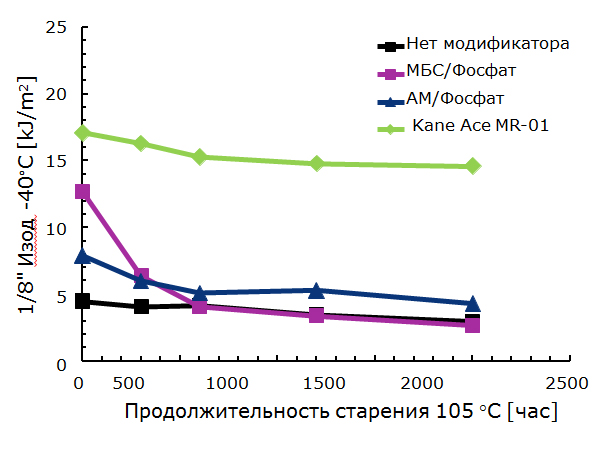

  • Термостабильность по сравнению с другими системами:

  • Kane Ace MR, система ядро-оболочка система на основе силикона обеспечивает:
  1. Очень хорошее распределение силикона в матрице ПК
  2. Отличную огнестойкость для ПК (UL94V-0  1.2 мм)
  3. Высокую ударную прочность
  4. Долговременное сохранение термостабильности ПК
